电源的等效变换

（1）电压源的等效变换

1）电压源的串联

n个电压源串联，可以用一个等效电压源来替代，等效电压源的电压等于各个串联电压源电压的代数和。

2）电压源的并联

只有当电压源的电压相等且电压极性一致时，电压源才能并联。

3）电压源与任意元件的并联

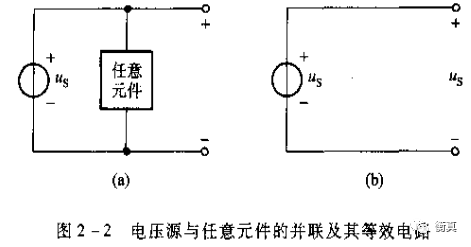

电压源与任意元件的并联对外可等效为此电压源，如图2-2（a）所示为电压源和任意元件的并联，其等效电路如图2-2（b）所示。

（2）电流源的等效变换

1）电流源的串联

只有当电流源的电流相等且电流方向一致时，电流源才能串联。

2）电流源的并联

n个电流源并联，可以用一个电流源等效替代，等效电流源的电流等于各个并联电流源电流的代数和。

3）电流源与任意元件的串联

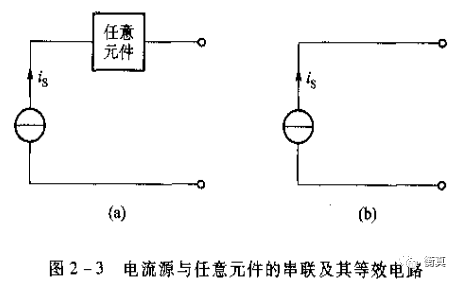

电流源与任意元件的串联对外可等效为此电流源，如图2-3（a）所示为电流源和任意元件的串联，其等效电路如图2-3（b）所示。

3）实际电源的两种模型及其等效变换

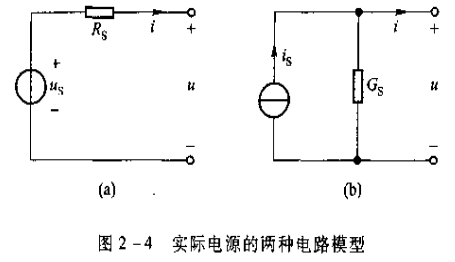

实际电源的电路模型可以是理想电压源与电阻的串联组合或者是理想电流源与电阻（电导）的并联组合，如图2-4（a）和（b）所示。

或者

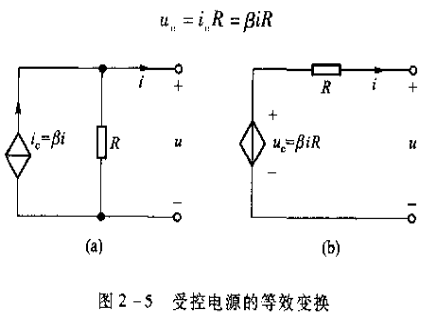

受控电压源与电阻的串联组合和受控电流源与电阻（电导）的并联组合可以才赢实际电源两种模型的等效变换方法来进行变换，此时，应把受控源当做杜丽媛处理，但是注意在变换的过程中控制量必须保持完整而不被改变。如图2-5所示，其中，图（a）等效变换为图（b）的条件是
