为了感谢大家对衡真课堂系列的支持与厚爱，衡真课堂再出新系列，《国网自习室》，往期内容，大家可以点击阅读原文查看。有问题可以留言哦！

更多预习资料点击链接查看：

电压和电流的参考方向

电流、电压是电路分析的基本物理量，在分析电路时，必须首先制定电流和电压的参考方向，才能进行分析和计算。因此，透彻地理解电流和电压的参考方向是重点，正确认识电压、电流的实际方向与参考方向的联系和差别以及根据电压、电流的参考方向正确判断元件是吸收功率还是发出功率是学习中的难点

电路分析的变量

电压、电流和功率是电路分析的常用变量，其中电压和电流又是电路分析的基本变量。电路分析的任务就是求解这些变量。

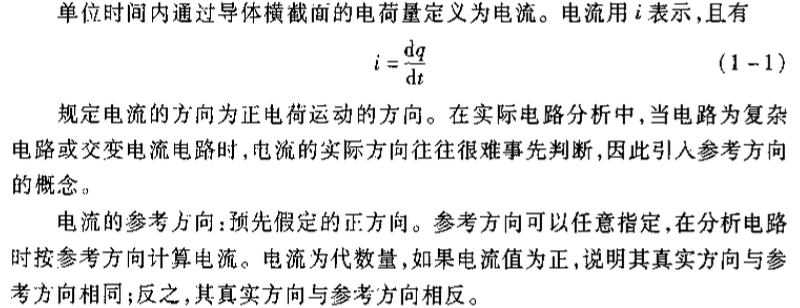

1、电流

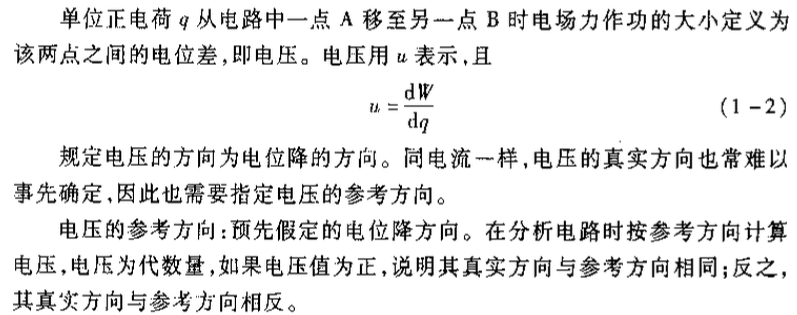

2、电压

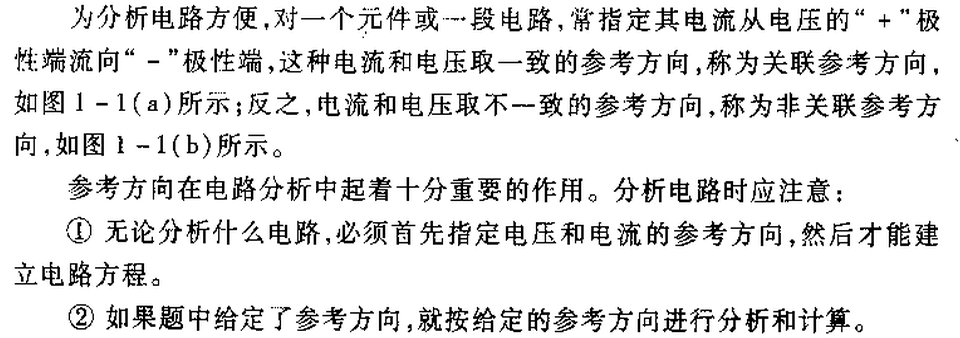

3、电压和电流的关联参考方向

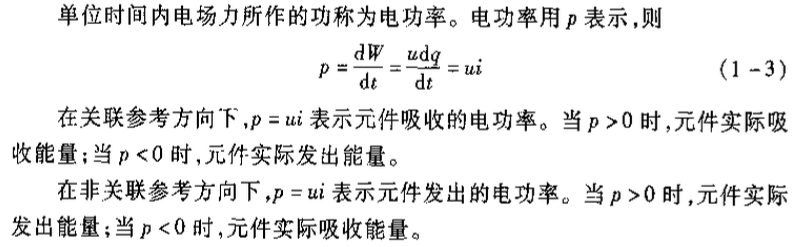

4、功率


希望我们的文章内容能够帮助到大家，每天一点，虽然不多，但是容易用心记，积累在于点滴之间！
